Болты головки блока цилиндров

Болты головки блока цилиндров (ГБЦ) - это специализированный высокопрочный крепеж, работающий в режиме критических осевых нагрузок. В современных ДВС они выполняют роль динамической связи: болт должен обладать достаточной упругостью, чтобы сохранять герметичность камеры сгорания при давлении газов свыше 150 бар и при этом компенсировать разницу коэффициентов термического расширения алюминиевой головки и чугунного или алюминиевого блока.

Физика работы

Большинство современных болтов ГБЦ относятся к категории TTY (Torque-to-Yield). Это означает, что при затяжке болт проходит стадию упругой деформации и переходит в стадию пластической деформации. Металл буквально начинает течь, за счет чего достигается максимально равномерное распределение прижимного усилия по всей плоскости прокладки. Это исключает локальные деформации ГБЦ и гарантирует герметичность каналов охлаждения и смазки.

Риски повторного использования

Вопрос можно ли оставить старые болты имеет однозначный технический ответ: нет. Пластическая деформация, возникающая при первой затяжке, является необратимой. Болт физически становится длиннее (вытягивается). При повторном использовании возникают три критических риска:

• Геометрический упор: вытянутый болт упирается в дно глухого отверстия (колодца) в блоке. Динамометрический ключ покажет достижение нужного момента, но фактически головка останется незатянутой, так как усилие уйдет в дно блока, а не на прижим ГБЦ.
• Усталостное разрушение: структура стали после вытяжки теряет запас прочности. При финальных доворотах на угол старый болт часто обрывается. Извлечение обломка из глубокого колодца - сложная и дорогая операция.
• Неравномерность прижима: старые болты вытягиваются неодинаково. Это приводит к микроискривлению плоскости головки при нагреве, что заканчивается пробоем прокладки через 5–10 тысяч км пробега.

Классы прочности и выбор

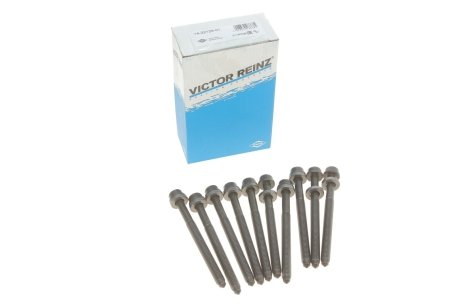

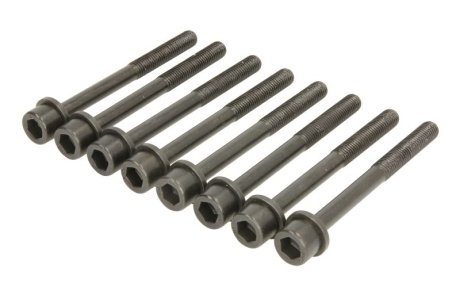

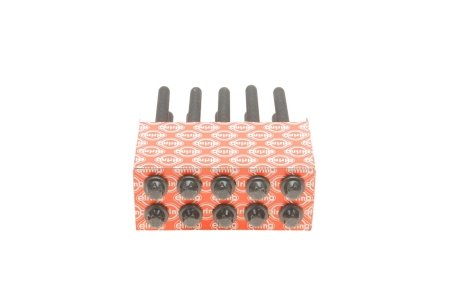

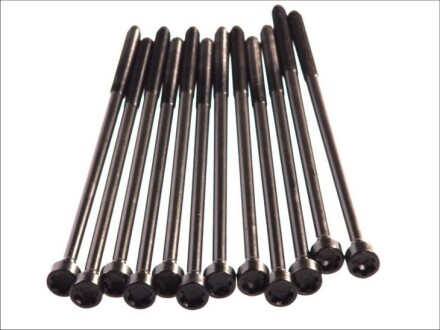

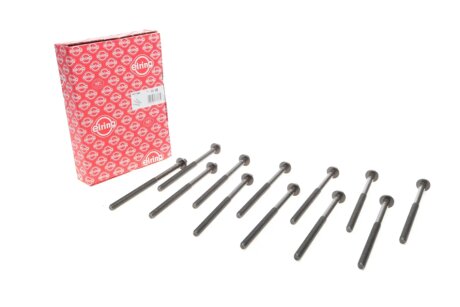

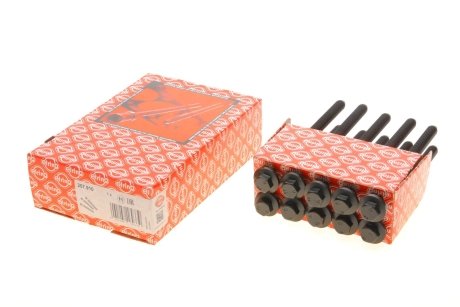

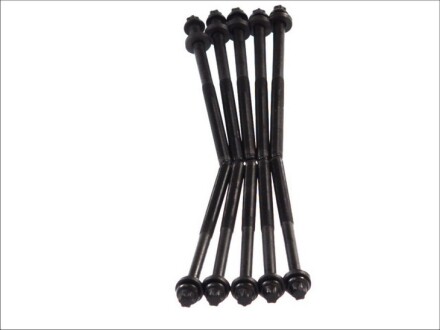

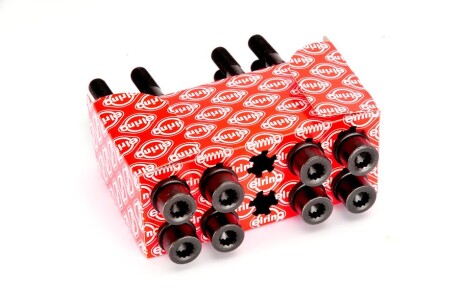

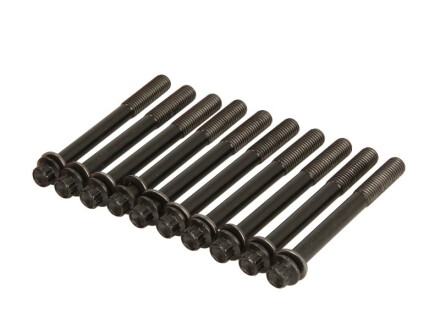

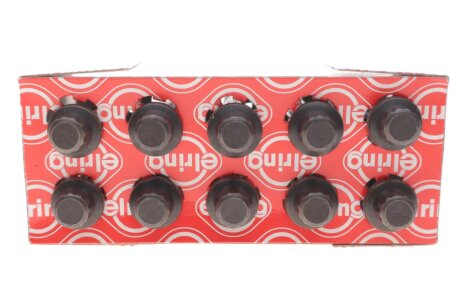

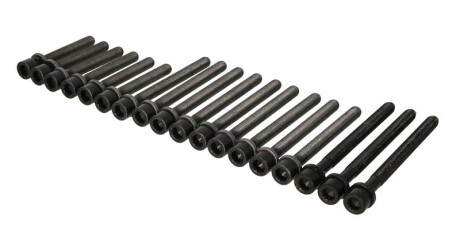

Болты ГБЦ обычно имеют класс прочности 10.9 или 12.9. Это высоколегированные стали, прошедшие закалку и отпуск. При выборе важно обращать внимание на качество накатки резьбы и фосфатирование поверхности (защита от коррозии). Рекомендуется купить болты ГБЦ от OEM-поставщиков (Victor Reinz, Elring, Corteco), так как они используют калиброванные сплавы с предсказуемым коэффициентом удлинения. Дешевые аналоги часто имеют неоднородную структуру, из-за чего болт плывет раньше времени.

Технология монтажа

Перед установкой необходимо выполнить две критические операции:

1. Очистка колодцев: в резьбовых отверстиях блока не должно быть остатков масла, антифриза или грязи. Жидкость не сжимается, поэтому при затяжке возникнет эффект гидроудара, который приведет к трещине в теле блока.
2. Смазка: резьбу и опорную поверхность головки болта нужно слегка смазать чистым моторным маслом. Это минимизирует паразитное трение, чтобы прикладываемый момент силы шел именно на растяжение тела болта, а не на преодоление сопротивления резьбы.
