Гидрокомпенсаторы клапанов

Гидрокомпенсатор - это прецизионное устройство, предназначенное для автоматической выборки зазоров в приводе клапанов двигателя. Его работа основана на законе теплового расширения металлов: при нагреве стержень клапана удлиняется, и без компенсации это привело бы к неплотному закрытию камеры сгорания, потере компрессии и прогару седел.

Внутренняя механика

Устройство базируется на плунжерной паре с допуском всего 0.005–0.008 мм. Основными компонентами являются корпус, подвижный плунжер, возвратная пружина и обратный шариковый клапан. Работа системы разделена на два цикла:

• Цикл наполнения: когда клапан закрыт, пружина раздвигает плунжер и корпус, ликвидируя люфт. В этот момент масло из системы смазки под давлением заполнит полость под плунжером.
• Цикл передачи усилия: при нажатии кулачком распредвала давление масла внутри мгновенно возрастает, шариковый клапан запирается, и масло превращается в жесткую опору для открытия клапана.

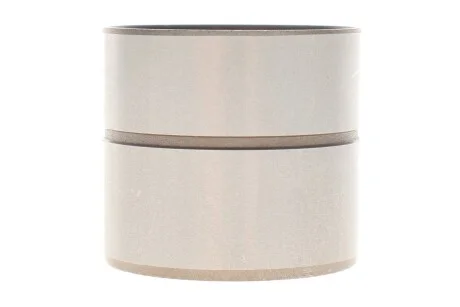

Конструктивные типы

В зависимости от схемы ГРМ применяются различные модификации. В современных двигателях можно встретить гидротолкатели в форме стаканов, гидроопоры для рокеров или вставные плунжеры. Если диагностика показала износ этих узлов, важно своевременно купить гидрокомпенсаторы соответствующего типа, чтобы избежать повреждения распределительного вала.

Процессы износа

Главный фактор деградации - потеря способности удерживать давление (просадка плунжера). Это происходит из-за выработки зеркала пары или засорения масляных каналов продуктами окисления смазки. Неисправный узел начинает стучать, что ведет к изменению фаз газораспределения: клапан открывается не полностью, снижая мощность и КПД двигателя.

Диагностика и риски

Особую опасность представляет заклинивание плунжера в максимально выдвинутом состоянии. В этом случае клапан не садится в седло, теплоотвод прекращается, и тарелка сгорает за короткий промежуток времени. Также некорректная работа часто связана с износом масляного насоса, так как для нормального функционирования необходимо стабильное давление в системе.

Ресурс и обслуживание

Ресурс качественных деталей составляет 200–250 тысяч километров при условии использования синтетических масел и соблюдения интервалов их замены. При ремонте рекомендуется менять компенсаторы полным комплектом, так как износ деталей в одном ряду обычно равномерен.
