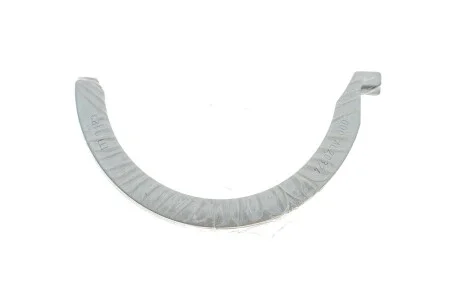

Полукольца коленвала

Коленчатый вал совершает не только вращательное, но и осевое движение. Полукольца (упорные шайбы) - это подшипники скольжения, которые ограничивают этот продольный люфт. Они фиксируют вал в блоке, предотвращая его смещение вперед или назад вдоль оси двигателя.

Назначение

Главная функция - поглощение осевых нагрузок. Пиковое давление на вал возникает при выжиме сцепления. В этот момент через корзину передается усилие, которое пытается выдавить коленвал в сторону радиатора. Полукольца принимают эту нагрузку на себя, защищая мягкий металл блока цилиндров от прямого трения о стальные щеки вала.

Последствия износа

Если полукольца изношены или отсутствуют, коленвал начинает гулять. Это приводит к быстрому разрушению сальников, осевому перекосу шатунов и нарушению соосности привода ГРМ. В критических случаях вал физически стачивает тело блока цилиндров. Если посадочное место в блоке будет разрушено, двигатель станет неремонтопригодным.

Диагностика

Износ определяется по осевому зазору. В норме он составляет 0.05–0.25 мм. Если шкив коленвала заметно смещается при нажатии на педаль сцепления, детали требуют немедленной замены. Выпадение изношенного полукольца в поддон  частая причина смерти мотора из-за попадания стальной стружки в масляную систему.

Выбор и покупка

При подборе важно учитывать размер: стандартный (STD) или ремонтный (увеличенной толщины). Ремонтные шайбы нужны, если на самом коленвале уже образовалась выработка. Чтобы надежно восстановить узел, стоит купить полукольца коленвала от производителей Kolbenschmidt, Glyco или King.

Правила монтажа

При установке сторона с антифрикционным слоем и масляными канавками должна быть обращена к коленвалу. Стальная тыльная часть всегда смотрит в сторону блока. Ошибка ориентации приведет к моментальному перегреву и выплавлению подшипника при первом же запуске двигателя.
