Направляючі клапанів: технічний гід

Направляюча втулка - це прецизійний елемент газорозподільного механізму, запресований у тіло головки блока циліндрів (ГБЦ). Вона служить єдиною опорою для стрижня клапана, визначаючи його траєкторію руху зі швидкістю у тисячі циклів на хвилину. Це деталь, яка працює в умовах екстремального тертя та температурних перепадів, тому її стан безпосередньо впливає на ККД та ресурс усього двигуна.

Роль втулок

Функціонал направляючих виходить далеко за межі простого тримача клапана:

• Герметичність: Забезпечують посадку тарілки клапана точно в центр сідла. Навіть відхилення у 0.05 мм призводить до втрати компресії.
• Охолодження: Випускні клапани розігріваються до 800-900°C. Втулка - це міст, через який тепло йде від стрижня клапана до системи охолодження ГБЦ.
• Ресурс ГРМ: Правильний тепловий зазор у втулці запобігає зависанню клапана та мінімізує знос оливознімних ковпачків.

Види втулок

Залежно від матеріалу виготовлення, втулки поділяються на три основні типи:

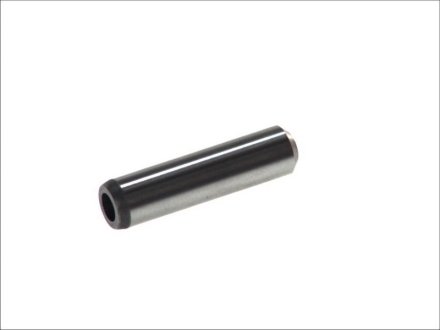

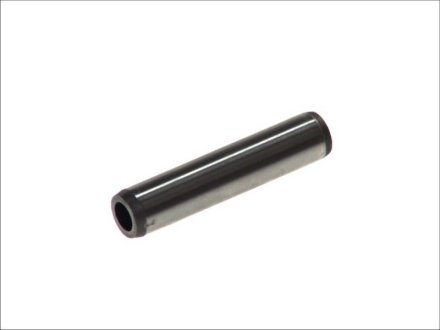

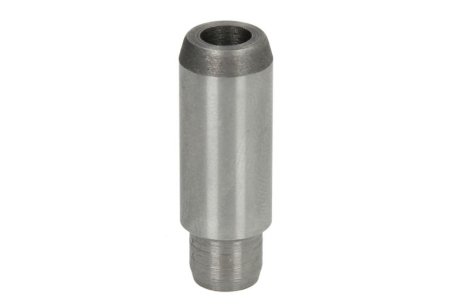

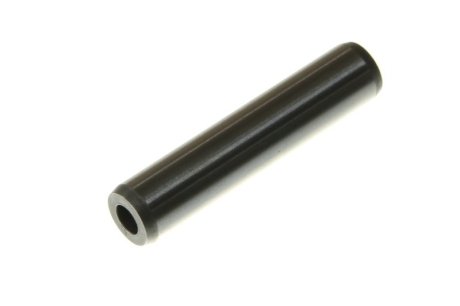

• Сірий чавун: Містить включення графіту, який виступає в ролі сухого мастила. Дешеві, надійні, ідеально підходять для впускних клапанів цивільних авто.

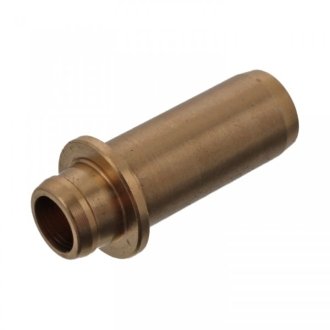

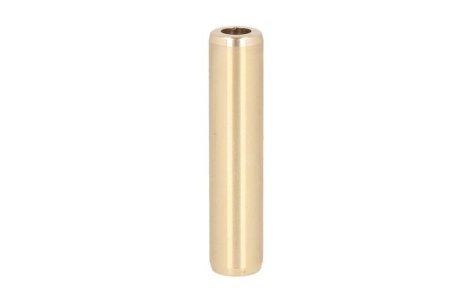

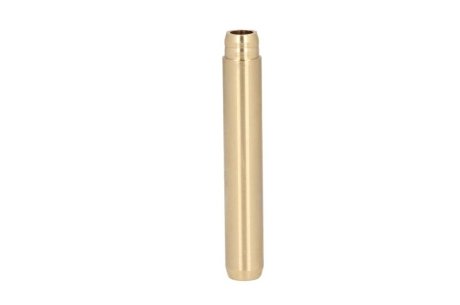

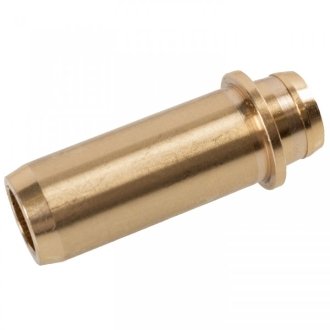

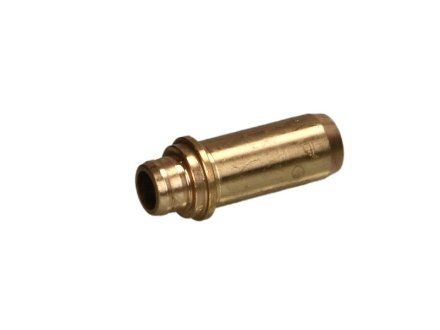

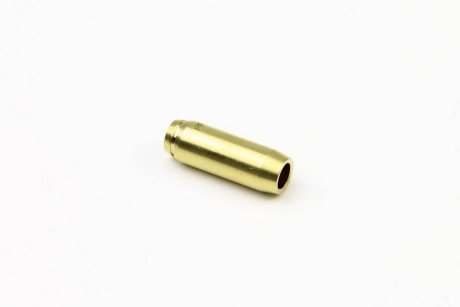

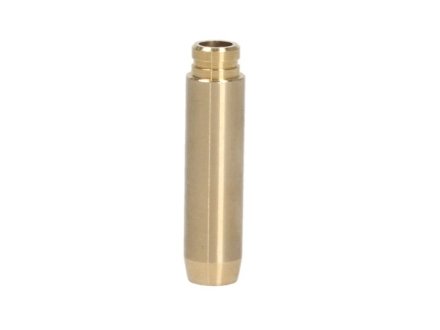

• Бронзові сплави: Мають підвищену в'язкість та теплопровідність. Краще витримують бічні навантаження. Часто застосовуються на випуску, де теплове навантаження є максимальним.
• Спечена сталь: Металокераміка, просочена оливою. Найсучасніший варіант, здатний працювати в умовах короткочасного масляного голодування.

Коли потрібна заміна?

Втулки не мають чіткого регламенту заміни в кілометрах, їхній стан перевіряють при дефектовці ГБЦ. Основні причини для купівлі нових деталей:

• Радіальний люфт: Якщо клапан бовтається в каналі, він почне розбивати сідло та ковпачок.
• Сизий дим: Олива починає просочуватися через зношену втулку в камеру згоряння навіть при нових сальниках.
• Нагар на клапанах: Через люфт клапан сідає нерівно, що провокує утворення шару нагару та подальше прогоряння тарілки.

Купити в AVRAutoParts

На нашому сайті ви знайдете повний спектр направляючих клапанів для бензинових та дизельних двигунів. В AVRAutoParts представлені варіанти різної складності: від стандартних розмірів (STD) до ремонтних втулок зі збільшеним зовнішнім діаметром (на +0.05, +0.10 мм), які необхідні, якщо посадкове місце в ГБЦ було пошкоджене при демонтажі.

Ми пропонуємо продукцію світових лідерів: Kolbenschmidt, Freccia, Metelli, Mahle. В асортименті доступні чавунні, бронзові та латунні направляючі з різними характеристиками зносостійкості. Наші менеджери підберуть деталі за VIN-кодом, гарантуючи дотримання всіх допусків по внутрішньому діаметру та довжині втулки. Купуйте якісні комплектуючі у нас - це запорука тихої роботи двигуна та відсутності витрати оливи!
